Alberi binari

Indice

📝Definizione

Un albero binario è un albero in cui ogni nodo ha al massimo due figli, identificati come figlio sinistro e figlio destro.

Nota: Due alberi $T$ e $U$ che hanno gli stessi nodi, gli stessi figli per ogni nodo e la stessa radice, sono distinti qualora un nodo $u$ sia designato come figlio sinistro in $T$ e come figlio destro in $U$ .

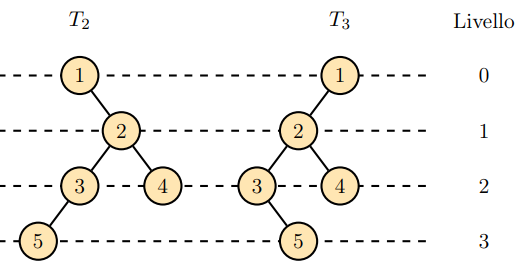

Per esempio, i seguenti due alberi binari sono diversi:

AlberoBinario.png|500

🔎 Visita di un albero

Due strategie per analizzare (visitare) tutti i nodi di un albero:

Visita in profondità Depth-First Search (DFS)	Visita in ampiezza Breadth First Search (BFS)
Per visitare un albero, si visita ricorsivamente ognuno dei suoi sottoalberi	Ogni livello dell’albero viene visitato, uno dopo l’altro
Tre varianti: Pre-Order, In-Order, Post-Order	Level Order Traversal
Richiede uno stack	Richiede una queue

Depth-First Search (DFS)

Visto che si visita ricorsivamente ognuno dei sottoalberi dell'albero, in base al momento in cui decidiamo di stampare il nodo, la visita si suddivide in 3 modi. Qualunque metodo si scelga, il costo di una visita di un albero contenente $n$ nodi è $Θ (n)$ , in quanto ogni nodo viene visitato al massimo una volta.

Time complexity: $O (n)$ (n è il numero di elementi)
Space complexity: $O (h)$ (h è l'altezza dell'albero)

Pre-Order Traversal

Nella visita in pre-order prima si stampa il nodo corrente, poi si visitano i figli. Nella visita in pre-order la radice è sempre il nodo visitato per primo.

void preOrder(TreeNode t) {
	if (t != NULL) {
		print(t);
		preOrder(t.left);
		preOrder(t.right);
	}
}

Esempio

graph TD
		A((A))
		B((B))
	    C((C))
	    D((D))
	    E((E))
	    F((F))
	    G((G))

	    A-->B
	    A-->E
	    B-->C
	    B-->D
	    E-->F
	    E-->G

Sequenza: A B C D E F G

In-Order Traversal

Nella visita in in-order prima si stampa il ramo sinistro, poi il nodo corrente e infine il ramo destro. Quando eseguita in un albero binario di ricerca, la visita in in-order visita i nodi in ordine crescente (da qui il nome "in-order").

void inOrder(TreeNode t) {
	if (t != NULL) {
		inOrder(t.left);
		print(t);
		inOrder(t.right);
	}
}

Esempio

graph TD
		A((A))
		B((B))
	    C((C))
	    D((D))
	    E((E))
	    F((F))
	    G((G))

	    A-->B
	    A-->E
	    B-->C
	    B-->D
	    E-->F
	    E-->G

Sequenza: C B D A F E G

Post-Order Traversal

Nella visita in post-order vengono visitati prima i figli, poi il nodo corrente. Nella visita in post-order la radice è sempre il nodo visitato per ultimo.

void postOrder(TreeNode t) {
	if (t != NULL) {
		postOrder(t.left);
		postOrder(t.right);
		print(t);
	}
}

Esempio

graph TD
		A((A))
		B((B))
	    C((C))
	    D((D))
	    E((E))
	    F((F))
	    G((G))

	    A-->B
	    A-->E
	    B-->C
	    B-->D
	    E-->F
	    E-->G

Sequenza: C D B F G E A

Breadth First Search (BFS)

Partendo dalla radice si visitano tutti i nodi livello per livello. La visita è chiamata Level Order Traversal.
Possiamo implementarlo sia ricorsivamente sia iterativamente.

Level Order Traversal

Esempio

graph TD
		A((A))
		B((B))
	    C((C))
	    D((D))
	    E((E))
	    F((F))
	    G((G))

	    A-->B
	    A-->E
	    B-->C
	    B-->D
	    E-->F
	    E-->G

Sequenza: A B E C D F G

Implementazione ricorsiva

L'idea è la seguente:

Usiamo un for che va da $1$ a $h$ (l'altezza dell'albero)
Ad ogni iterazione, utilizziamo il Depth-First Search (DFS) per attraversare l'albero, mantenendoci l'altezza del nodo corrente.
- Se il nodo è nullo -> return
- Se il livello è $1$ siamo arrivati al livello desiderato, quindi stampiamo tree->data
- Se il livello è maggiore di $1$ , allora
  - Ricorsivamente, visitiamo il figlio sinistro, decrementando il livello di $1$
  - Ricorsivamente, visitiamo il figlio destro, decrementando il livello di $1$

/* Function to print level order traversal a tree */
void levelOrderTraversal(Tree root)
{
    int h = height(root);
	for(int level = 1; level < h + 1; ++level)
        printCurrentLevel(root, level);
}

/* Print nodes at a current level */
void printCurrentLevel(Tree root, int level)
{
	if(root == NULL)
        return;
    else if(level == 1)
        cout << root.data << " ";
    else {
        printCurrentLevel(root.left, level - 1);
        printCurrentLevel(root.right, level - 1);
    }
}

/* Compute the "height" of a tree -- the number of 	nodes along the longest path from the root node
	down to the farthest leaf node. */
int height(Tree node)
{
    if (node == NULL)
        return 0;

    int leftHeight = height(node.left);
    int rightHeight = height(node.right);
    return max(leftHeight, rightHeight) + 1;
}

Time complexity: $O (n^{2})$ (n è il numero di elementi)
- Questo perchè levelOrderTraversal() è $O (n) + O (n - 1) + O (n - 2) + . . . + O (1)$ , cioè $O (n^{2})$
Space complexity:
- $O (n)$ (se l'albero non è bilanciato, nel caso peggiore è praticamente una lista)
- $O (\log n)$ (se l'albero è bilanciato, nel caso pessimo non devi tenere tutti gli elementi nello stack)

Implementazione iterativa (usando una coda)

L'idea è la seguente:

Per ogni nodo, prima stampiamo il suo valore, poi lo rimuoviamo dalla coda e successivamente aggiungiamo i suoi figli nella coda.

void levelOrderTraversal(Tree root) {
    /* Base case */
    if (root == NULL)
        return;

    /* Create an empty queue for level order traversal */
    queue<Tree> queue;

    /* Enqueue root */
    queue.push(root);

    while(!queue.empty()) {
        /* Print front of queue and remove it from queue */
        Tree node = queue.front();
        cout << node.data << " ";
        queue.pop();

        /* Enqueue left child */
        if(node.left != NULL)
            queue.push(node.left);

        /* Enqueue right child */
        if(node.right != NULL)
                queue.push(node.right);
    }
}

Time complexity: $O (n)$ (n è il numero di elementi)
Space complexity: $O (w)$ (w è la massima larghezza dell'albero)
